十二月的北國已然進(jìn)入冬季，千里冰封，萬里雪飄，而小編所在的南國卻依然是秋裝在身也不覺寒冷。
作為南方人的小編還是比較喜歡冬天，想象一下夜間窗外北風(fēng)呼嘯，屋內(nèi)人焚香臨帖，亦或讀卷閑書，裊裊熏香繞墨香，實(shí)乃冬季一大雅事！
當(dāng)然了，也可爐邊溫酒，與老友共敘往事，或與復(fù)材前輩們共同探討復(fù)材之發(fā)展，也是冬季一大樂事！

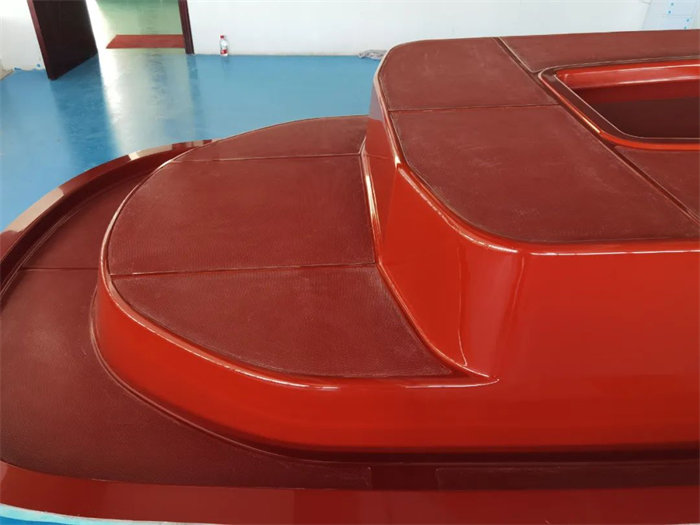

So Why Do Molds Stick？
那么為什么會粘模呢？
讓我們來研究一下聚酯膠衣涂層的固化過程。
當(dāng)自由基(由催化劑提供)打破了聚酯分子的碳碳雙鍵時，交聯(lián)反應(yīng)就發(fā)生了，雙鍵變成了單鍵和一個自由基。這個自由基可以與其他碳碳雙鍵反應(yīng)，碳碳雙鍵通常來自于苯乙烯單體。
當(dāng)交聯(lián)反應(yīng)完成時，得到一個相互連接的聚酯聚合物分子網(wǎng)絡(luò)，其中苯乙烯充當(dāng)聚合物分子鏈間的橋梁。
這個過程有一個小問題。聚酯化學(xué)家告訴我們，在固化良好的樹脂或膠衣涂層中，約有94-96%的交聯(lián)點(diǎn)發(fā)生反應(yīng)。這意味著4-6%的這些結(jié)合位點(diǎn)仍處于活性狀態(tài)。
Q：一個新模具和一個已經(jīng)使用一段時間的模具有什么區(qū)別？為什么新模具有粘模傾向，舊模具即使脫模蠟沒有完全涂抹也不會常常發(fā)生粘模的情況？
A：答案是表面反應(yīng)性。
新模具有一個活性表面，表面上暴露的4-6%聚合物分子會很容易粘到某些東西。這些東西就是初始模具的13-15%部分。
新模具初始界面磨合的目標(biāo)是減少表面活性，以創(chuàng)造最惰性的表面。當(dāng)使用脫模蠟或半永久脫模劑時，通過產(chǎn)品膠衣與模具膠衣之間的相互作用，促進(jìn)反應(yīng)活性。
脫模蠟或半永久脫模劑不會在模具和制品之間形成不透水的屏障。其實(shí)際作用是降低模具表面能量，以較低的表面張力表現(xiàn)出來，用簡單的術(shù)語來說就是形成一個光滑的表面。在這種情況下，13-15%的粘模比例就會降低。
讓我們來看一個例子。

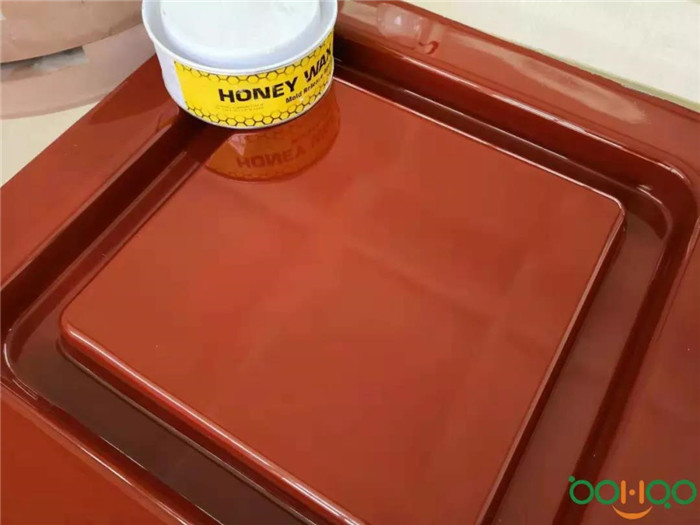

首先，民間有一個關(guān)于玻璃纖維傳說：“越厚的蠟?zāi)墚a(chǎn)生越多的屏障。”這并不一定正確。
例如，如果一層蠟是一微米厚，十層蠟可能只有1.5微米厚，差別非常小。
半永久脫模劑使用用高分子粘結(jié)膜，厚度增加到一定程度上時，不與層的數(shù)成正比。
Q：那么我們?yōu)槭裁匆獔猿钟枚鄬用撃Ｏ災(zāi)兀?/span>
A：答案是覆蓋。
在涂單層脫模蠟時，很容易在模具表面留下小塊沒有被脫模蠟覆蓋的區(qū)域。盡管一層的脫模蠟就可以達(dá)到脫模效果，多次涂抹確保充分和徹底的覆蓋。
Q：那么，多少層脫模蠟才足夠呢？
A：統(tǒng)計數(shù)據(jù)顯示：2-20層。
平均在4-6層的范圍以外的都是無效的。有趣的是，更多的層數(shù)似乎并沒有降低模具的粘模率。
以上是關(guān)于新模具為什么容易粘膜的原因以及解決的思路，不知各位小主是否認(rèn)同，或者有更好的方法，可以告知小編。
接下來的文章里，小編將與各位復(fù)材前輩一起探討一種萬無一失確保新模具完全避免粘模的方法！咱們下期再見！
特別聲明，本文章由博皓小編采集資料編輯（來自Boh.Lacovava）。
如想轉(zhuǎn)載請注明轉(zhuǎn)自廣東博皓復(fù)合材料有限公司微信公眾號。
打印
